LAS LEICA DE ROSCA

LAS CÁMARAS:
Tras su presentación en la primavera de 1925 la cámara Leica se convirtió en un éxito. En los tres primeros años ya se habían producido unos 13.000 ejemplares y en 1930 se llegó al nº 60.000.
Desde el principio la casa Leitz fue introduciendo mejoras en su cámara, primero ,como ya hemos visto, mejoró la calidad y la luminosidad de sus objetivos fijos en la Leica 1 model A, luego probó en unos cuantos ejemplares el uso de obturadores centrales y dió lugar a la Leica 1 model B en sus dos versiones: dial set y ring set.
Leica 1 model B dial set

Leica 1 model B ring set
En 1930 se introdujo una mejora significativa al fabricar la Leica 1 model C que aceptaba el cambio de objetivos, pero como cada cámara tenía una distancia difrente entre la montura y la película, cada lote de objetivos era para uso exclusivo con un cuerpo de cámara concreto y los objetivos estaban marcados conlos tres últimos dígitos del cuerpo de la cámara. Este inconveniente sólo pervivió en algo menos de 3000 cámaras. Después se impuso una montura estándar de rosca 39/1 mm con una separación montura-film fija de 28,8 mm que ya acompañaría a la Leica hasta 1961 con la Leica IIIg.
Para distinguir las cámaras con montura estándar se les grabó un 0 colocado en la posición de las 12 en el aro de la montura.

Leica 1 model C montura no standard
Leica 1 model C montura standard
La siguiente innovación fue de menor cuantía y dió lugar a la Leica Standard, consistía en: el botón de rebobinado extensible, la posibilidad de elegir entre acabado negro y cromo y una gama de velocidades ligeramente distinta que empezaba en 1/20 en lugar de 1/25
Leica Standard
En 1932 apareció la Leica II que aportó un importante cambió respecto a todos los modelos anteriores consistente en un telémetro incorporado y que era accionado al variar el enfoque de los objetivos. El ocular del telémetro y el del visor eran independientes y estaban bastante separados.
Leica II con el Xenon 50/1.5
Casi al mismo tiempo y siguiendo una estrategia que se haría clásica, se introdujo la Leica III que era como la II pero con un dial para las velocidades lentas (1 s a 1/20) en el frontal de la cámara. Este modelo fue el primero en disponer deenganches para la correa.
Leica III con el Summar 50/2
Le siguió la Leica IIIa que simplemente incorporaba una mayor velocidad de obturador 1/1000
Leica IIIa con Summar 50/2 y motor
Basadas en los modelos III y IIIa, Leitz produjo dos cámaras modificadas para aceptar una carga de 10 m de película capaz de acoger 250 fotogramas. Se las conoce como Leica Reporter FF (III) y Leica Reporter GG (IIIa). Se produjeron accesorios para poder cortar la película expuesta sin esperar a terminar el carrete. Entre los dos modelos no llegaron a los 1000 ejemplares producidos.
Leica Reporter FF

Leica Reporter GG
La Leica IIIb sólo cambiaba repecto al modelo anterior en que los oculares del visor y del telémetro eran adyacentes, la zapata portaaccesorios incorporaba dos muelles para una mejor sujeción yel corrector de dioptrías era coaxial al botón de rebobinado.

Leica IIIb con Summar 50/2





La Leica IIIc introdujo un ligero cambio a simple vista pero que significó un gran avance. El cuerpo, 3 mm mas largo, era ahora de fundició y no formado por distintos elementos, lo cual significaba una mecanización más complicada pero reducía el tiempo de producción y sentaba la base para posteriores mejoras. También incorporaba un collarin alrededor del botón de disparo que permitía acoplar un disparador de cable o un autodisparador. Exteriormente se distingue de las anteriores porque la pletina superior se extiende hacia abajo hasta abrazar el aro de la montura.
Leica IIIc con elmar 50/3.5
La Leica IIc era la IIIc sin el dial de velocidades lentas. El Hueco del dial se tapaba con un disco recubierto de vulcanita.
Leica IIc con Elmar/50/3.5
Para aplicaciones científicas y el uso del accesorio reflex con teleobjetivos se produjo la Leica Ic que era una IIIc sin velocidades lentas ni visor ni telémetro pero con dos zapatas portaaccesorios.

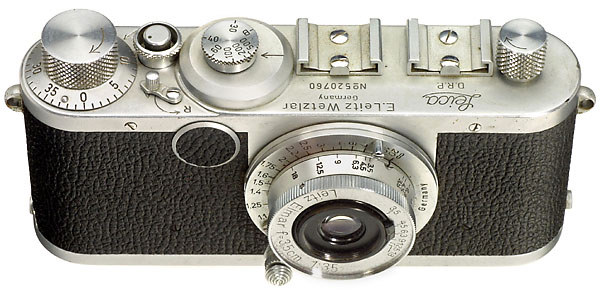

Leica Ic con Elmar 35/3.5
La Leica IIId se distingue de la IIIc por un peqeño escalón bajo el botón de rebobinado y por incorporar un autodisparador con un retardo de 12 s. En las listas de numeración de Leitz se las consigna como Leica IIIc Vorl.
Leica IIId con Summitar 50/2

En 1950 con la serie f se siguió la misma política de los tres modelos IIIf, IIf y If con prestaciones y precios escalonados. En esta serie se introdujo la conexión estándar de flash y la indicación en el botón de arrastre del tipo de película usado. Los modelos IIIf y IIf llevan la sincronización de flash en la parte posterior y la If en la parte frontal sobre el tapón qur cubre el hueco del dial de velocidades lentas. Algunas IIIf incorporaban autodisparador.
Leica IIIf red dial

Leica IIIf black dial con Summarit 50/1.5

Leica IIf


Leica If con Summaron 28/5.6
Igualmente ocurrió con la serie g que mejoraba la serie f con la incorporación de corrección de paralelaje, un marco luminoso para objetivos de 90 mm y la gama de velocidades geométricamente progresivas: 1, 1/2, 1/4, 1/8, 1/15, 1/30 en el dial de lentas y 1/60, 1/125, 1/250, 1/500 y 1/1000 en el de rápidas. Todas las Leica IIIg incorporaban autodisparador. La Leica IIg sólo se produjo como prototipo en número de 15 ejemplares y la Leica Ig mantenia el dial de velocidads lentas. Con la serie g se dio por concluida la fabricación de Leicas de rosca en 1960.
Leica IIIg con Summicron 50/2

Leica IIg con Elmar 50/3.5

Leica Ig
A continuación se presenta una tabla con todos los modelos de Leica con montura fija y de rosca in dicando el total de producción así como la primera y la íltima numeración de cada modelo.
LOS OBJETIVOS

Al igual que con los cuerpos de cámara la política de la casa Leitz con los objetivos fue la de ofrecer siempre a sus clientes la mayor calidad que permitía la tecnología del momento y mejorar constantemente tanto la gama de focales como la luminosidad máxima. Cuando en sus talleres no disponía del objetivo deseado no dudó de recurrir a otros fabricantes como en el caso del Super Angulon y el Xenon.
Cualquier objetivo de focal disinta de 50 mm usado en una Leica de rosca requería un visor externo apropiado. La marca fabricó gran número de visores tanto de una focal como de varias. La IIIg era la únia que ofrecía un visor para 50 mm y 90 mm.
Como los visores externos no eran fiables en teles largos ni en enfoque cercano se ideó el accesorio réflex Visoflex con el que se scoplaban los objetivos de más de 135 mm y los objetivos especiales para enfoque cercano Elmar 65/3.5 y Hektor 125/2.5. También se podían acoplar al accesorio Visoflex la parte óptica desmontable de los objetivos de 90 mm o más a excepción del Elmar 105/6.3.
A continuación figuran los esquemas ópticos de todos los objetivos para las cámaras Leica con montura de rosca. Aparecen ordenados de menor a mayor distancia focal. Los de una misma distancia focal se ordenan cronológicamente. Al final figuran los que sólo se podían usar mediante el accesorio réflex Visoflex.
Después se incluye una tabla resumen con las características de la gama de objetivos completa.
OBJETIVOS DE MONTURA DIRECTA:
Super Angulon 21/4 (1958)
Hektor 28/6.3 (1935)

Summaron 28/5.6 (1955)



Elmar 35/3.5 (1930)

Elmar 35/4.5 (1935)


Summaron 35/3.5 (1946)


Summaron 35/2.8 (1958)

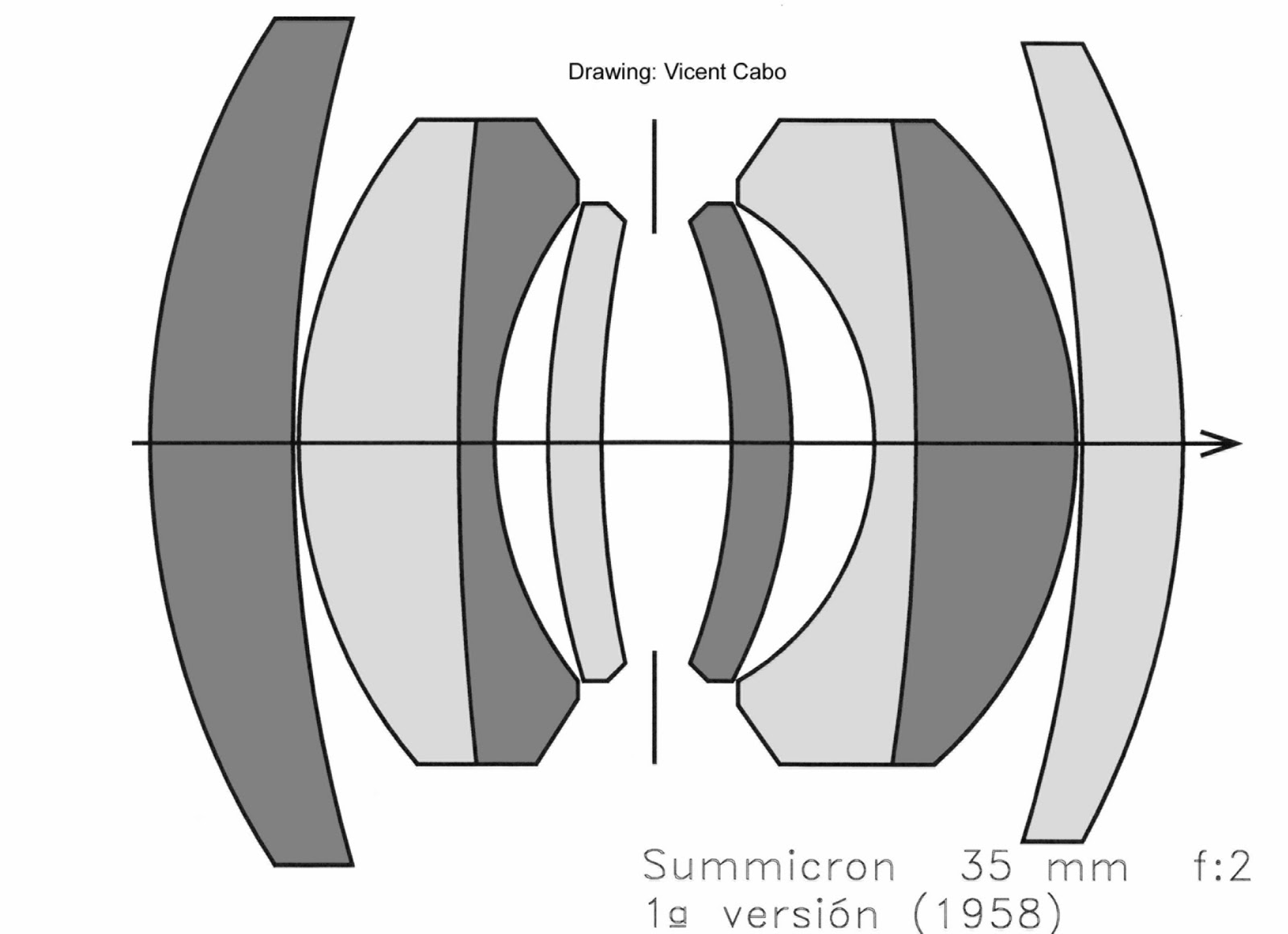

Summicron 35/2 1ª Versión (1958)


Anastigmat/Elmax 50/3.5 (1924)


Elmar 50/3.5 (1925)


Hektor 50/2.5 (1931)


Summar 50/2 (1933)


Xenon 50/1.5 (1936)

Tropen-Summar 50/2 (1937) Prototipo para climas tropicales
Tropen Summar 50 mm f:2. Prototipo para climas tropicales

Summitar 50/2 (1939)


Summarit 50/1.5 (1949)

Summicron 50/2 1ª Versión (1953)

Elmar 50/2.8 (1957)


Summilux 50/1.4 1ª Versión (1959)



Hektor 73/1.9 (1931)

Summar 75/0.85 (1934) Prototipo para fotografía infraroja


Summarex 85/1.5 (1943)


Elmar 90/4 1ª Versión (1931)


Thambar 90/2.2 (1935)


Summicron 90/2 (1958)


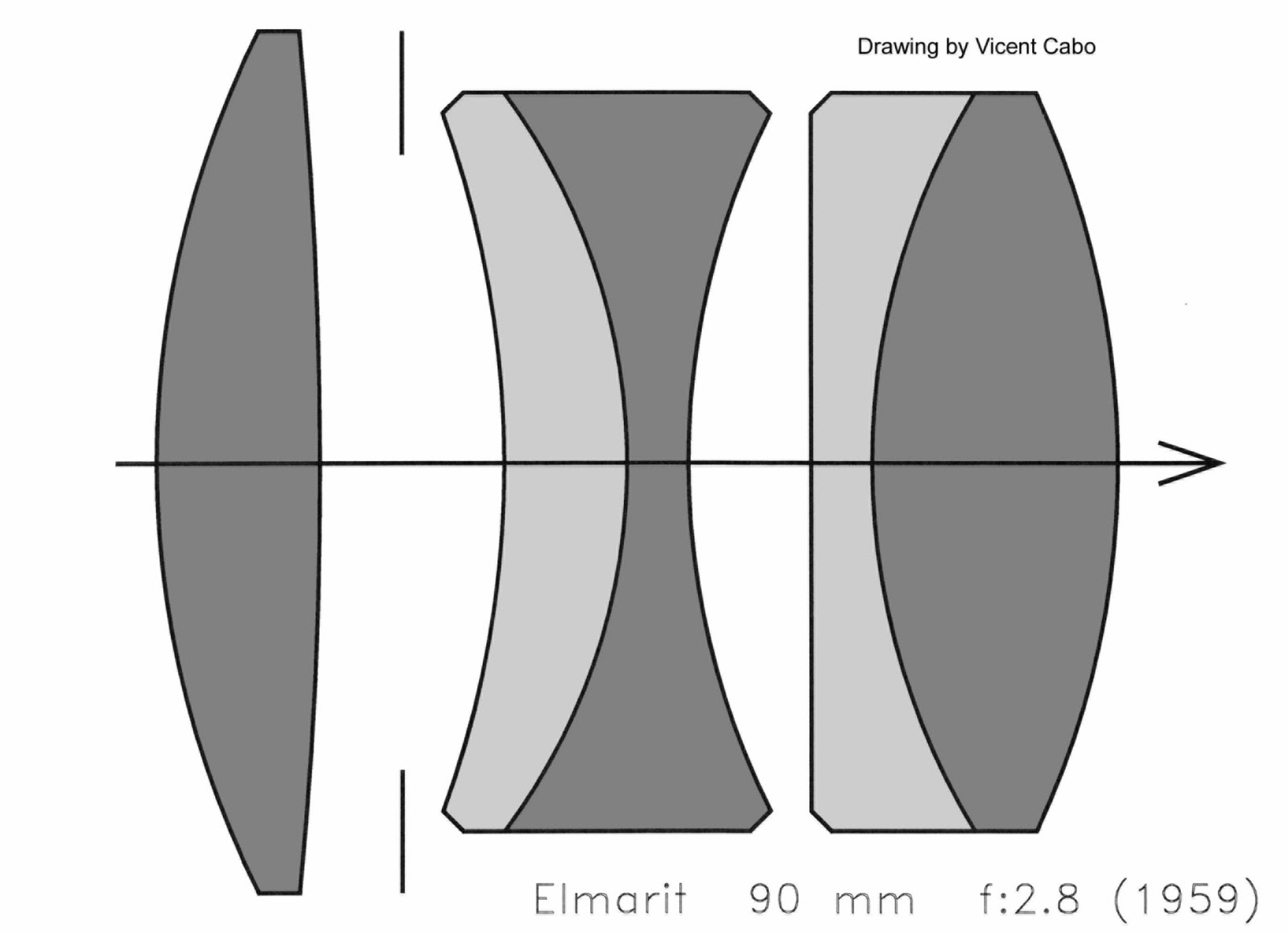

Summarit 90/2.8 (1959)

Elmar 90/4 2ª Versión (964)


Elmar 105/6.3 (1932)


Elmar 135/4.5 (1931)


Hektor 135/4.5 (1933)


Elmar 135/4 (1960)

OBJETIVOS ACOPLABLES MEDIANTE EL ACCESORIO VISOFLEX:
Elmar-V 65/3.5 (1960)

Hektor-V 1252.5 (1954)

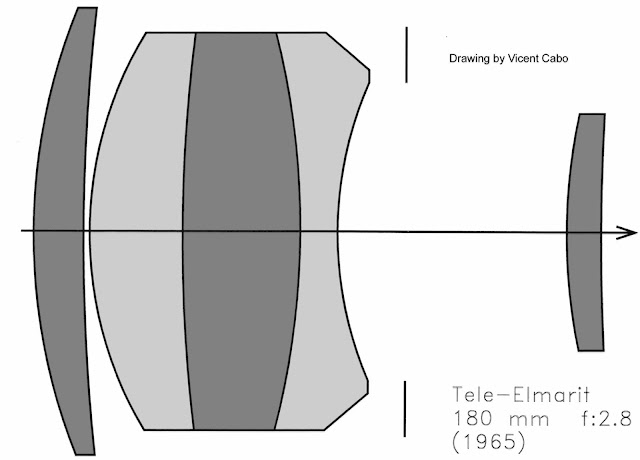

Tele Elmarit 180/2.8 (1965)

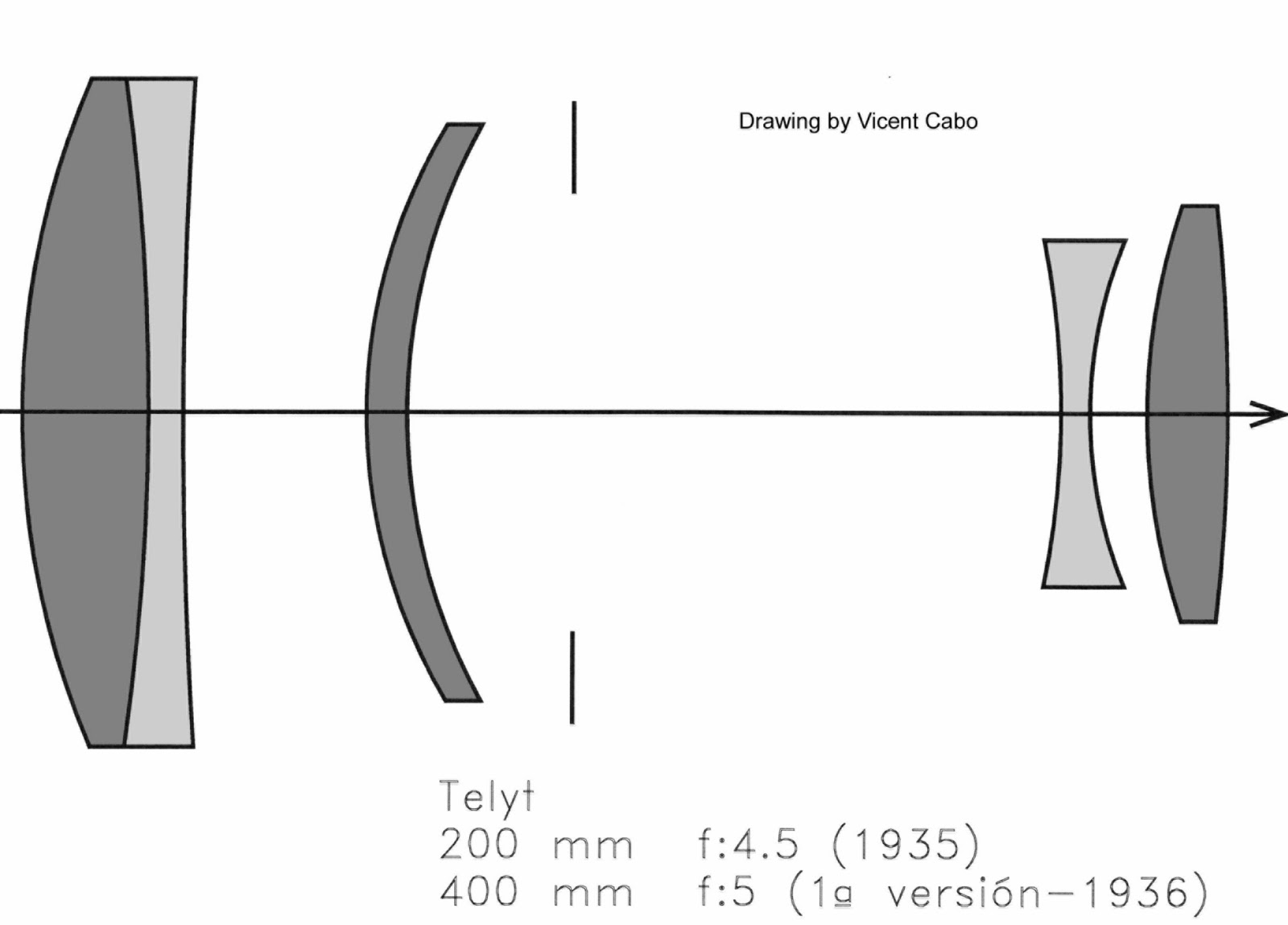

Telyt 200/4.5 (1935)  Telyt 400/5 1ª Versión (1936)


Telyt 200/4 (1959) Telyt 280/4.8 (1961) Telyt 400/5 2ª Versión (1956)



Telyt 400/5.6 (1966), Telyt 400/6.8 (1970) , Telyt 560/5.6 (1966) , Telyt 560/6.8 (1972)

Telyt-S 800/6.3 (1972)



OBJETIVOS LEITZ PARA CÁMARAS LEICA  EN MONTURAS: FIJA, ROSCA LEICA, Y VISOFLEX.



1.-Distancia focal          2.-Apertura relativa                    3.-nº de elementos/nº de grupos

4.-Ángulo abarcado en la diagonal del formato                5.-Periodo de fabricación

6.-Montura




OBJETIVO
1
2
3
4
5
6
1
SUPER ANGULON 21/4
21 mm
f:4
9/4
92
1958-1963
Leica ; Leica-M
2
SUMMARON 28/5,6
28 mm
f:5,6
6/4
76
1955-1963
Leica
3
HEKTOR 28/6,3
28 mm
f:6,3
5/3
76
1935-1955
Leica
4
ELMAR 35/3,5
35 mm
f:3,5
4/3
64
1930-1950
Leica
5
ELMAR 35/4,5
35 mm
f:4,5
4/3
64
1935
Leica
6
SUMMARON 35/3,5
35 mm
f:3,5
6/4
64
1946-1960
Leica ; Leica-M
7
SUMMARON 35/2,8
35 mm
f:2,8
6/4
64
1958-1974
Leica ; Leica-M
8
SUMMICRON 35/2 (1ª Versión)
35 mm
f:2
8/6
64
1958-1969
Leica ; Leica-M
9
ANASTIGMAT/ELMAX 50/3,5
50 mm
f:3.5
5/3
45
1924-1925
Fija
10
ELMAR 50/3,5
50 mm
f:3.5
4/3
45
1924-1961
Fija ; Leica ; Leica-M
11
HEKTOR 50/2,5
50 mm
f:2.5
6/3
45
1931-1948
Fija ; Leica
12
SUMMAR 50/2
50 mm
f:2
6/4
45
1933-1940
Leica
13
XENON 50/1,5
50 mm
f:1.5
7/5
45
1935-1950
Leica
14
TROPEN-SUMMAR 50/2 (Prot.)
50 mm
f:2
7/4
45
1937
Leica
15
SUMMITAR 50/2
50 mm
f:2
7/4
45
1939-1955
Leica
16
SUMMARIT 50/1,5
50 mm
f:1.5
7/5
45
1949-1960
Leica ; Leica-M
17
SUMMICRON 50/2 (1ª Versión)
50 mm
f:2
7/6
45
1953-1968
Leica ; Leica-M
18
ELMAR 50/2,8 (1ª Versión)
50 mm
f:2.8
4/3
45
1957-1974
Leica ; Leica-M
19
SUMMILUX 50/1,4 (1ª Versión)
50 mm
f:1.4
7/5
45
1959-1965
Leica ; Leica-M
20
ELMAR-V 65/3,5
65 mm
f:3,5
4/3
36
1960-1984
Leica-Visoflex
21
HEKTOR 73/1,9
73 mm
f:1,9
6/3
34
1931-1942
Leica
22
SUMMAR 75/0,85
75 mm
f:0,85
8/6
33
1940
Leica
23
SUMMAREX 85/1,5
85 mm
f:1,5
7/5
28
1943-1960
Leica
24
ELMAR 90/4 (1ª Versión)
90 mm
f:4
4/3
27
1931-1963
Leica ; Leica-M
25
THAMBAR 90/2,2
90 mm
f:2,2
4/3
27
1935-1942
Leica
26
SUMMICRON 90/2 (1ª Versión)
90 mm
f:2
6/5
27
1957-1979
Leica ; Leica-M
27
ELMARIT 90/2,8
90 mm
f:2,8
5/3
27
1959-1974
Leica ; Leica-M
28
ELMAR 90/4 (2ª Versión)
90 mm
f:4
3/3
27
1964-1968
Leica ; Leica-M
29
ELMAR 105/6,3
105 mm
f:6,3
4/3
23
1932-1937
Leica
30
HEKTOR-V 125/2,5
125 mm
f:2,5
4/3
20
1954-1963
Leica-Visoflex
31
ELMAR 135/4,5
135 mm
f:4,5
4/3
18
1931-1936
Leica
32
HEKTOR 135/4,5
135 mm
f:4,5
4/3
18
1933-1960
Leica ; Leica-M
33
ELMAR 135/4
135 mm
f:4
4/4
18
1960-1965
Leica ; Leica-M
34
TELE-ELMARIT 180/2.8
180 mm
f:2.8
5/3
14
1965
Leica-Visoflex
35
TELYT 200/4
200 mm
f:4
4/4
12
1959-1984
Leica-Visoflex
36
TELYT 200/4.5
200 mm
f:4.5
5/4
12
1935-1960
Leica-Visoflex
37
TELYT 280/4.8
280 mm
f:4.8
4/4
8.5
1961-1984
Leica-Visoflex
38
TELYT 400/5 (1ª Versión)
400 mm
f:5
5/4
6
1936-1955
Leica-Visoflex
39
TELYT 400/5 (2ª Versión)
400 mm
f:5
4/3
6
1956-1966
Leica-Visoflex
40
TELYT 400/5.6
400 mm
f:5.6
2/1
6
1966-1971
Leica-Visoflex
41
TELYT 400/6.8
400 mm
f:6.8
2/1
6
1971-1984
Leica-Visoflex
42
TELYT 560/5.6
560 mm
f:5.6
2/1
4.3
1966-1971
Leica-Visoflex
43
TELYT 560/6.8
560 mm
f:6.8
2/1
4.3
1972-1984
Leica-Visoflex
44
TELYT 800/6.3
800 mm
f:6.3
3/1
3
1978-1984
Leica-Visoflex
