LAS RÉFLEX DE LEITZ: LAS LEICAFLEX

LAS CÁMARAS:



LEICAFLEX MkI:

Leitz había consolidado su prestigio de constructor de cámaras produciendo las famosas y excelentes LEICA (rosca y M) de telémetro, pero este tipo de cámaras tienen restrigidos algunos campos tales como la macrofotografía y el uso de teleobjetivos largos (>135mm) campos en los que destacan las cámaras réflex de las que Leitz no tenía ningún modelo.

Las grandes marcas competdoras de Leitz (Zeiss, Nikon y Canon) contaban con modelos réfex excelentes desde 1959 y los usuarios incondicionales de Leica presionaban a la marca para que produjera su propio modelo réflex.

Tras algunos prototipos con visores intercambiables y con fotómetro de selenio que fueron descartados, en 1964 Leitz lanzó por fin la LEICAFLEX.

Como era de esperar se trataba de una cámara refinada y de gran fiabilidad con el cuerpo muy limpio, sin apenas tornillos visibles, incluso la zapata portaaccesorios estaba atornillada por la parte interior. Sus principales características eran:

-Montura de los objetivos mediante bayoneta de gran diámetro y de diseño propio.

-Fotómetro de CdS que no medía la luz TTL sino a través de una pequeña ventana situada sobre el objetivo, junto a dicha ventana se encontraba el alojamiento para la batería (PX 625).

-Obturador planofocal de recorrido horizontal de tela engomada con velocidades de 1s a 1/2000 + B. La sincronización del flash era a 1/100. El dial de selección de las velocidades estaba sobre la palanca de arrastre y coaxial con el botón disparador.

-Triple modo de funcionamiento del espejo réflex comandado mediante una palanca situada bajo el autodisparador:

-Normal con retorno instantáneo, con la palanca en posición superior.

-Sin retorno, con la palanca en posición horizontal. El espejo retorna al avanzar el siguiente fotograma.

-Espejo elevado, con la palanca en posición inferior. Esta opción permite usar el Super-Angulon 21mm f:3.4 con un visor externo.

-Pantalla de enfoque brillante con círculo central de microprismas. Son visibles en el visor tanto la veloidad seleccionada como las agujas del fotómetro.

-Manivela de rebobinado rápido con recordatorio del tipo de película usado y selector de sensibilidad DIN/ASA concéntricos.

-Contador de exposiciones de vuelta a cero automática con ventanilla en la pletina superior junto al selector de velocidades.

-Doble conexión de flash X y M.



LEICAFLEX MkII:

Durante la producción de la Leicaflex hubo una segunda versión conocida como MkII que se diferenciaba del modelo original en tres custiones mínimas:

-La ventanilla del contador de exposiciones era redonda en vez de trapezoidal.

-La rosca para trípode estaba integrada en la pletina inferior en lugar de fijada con tres tornillos.

-Interruptor del fotómetro en la palanca de avance.



LEICAFLEX SL:

En 1968 apareció la evolución lógica de la Leicaflex original, la Leicaflex SL con medición de la luz TTL y en el área central del fotograma coincidiendo con el círculo de microprismas del visor.

La ausencia de la ventanilla exterior del fotómetro le daba a la SL un aspecto más refinado.

La SL carecía de la triple opción de movimiento del espejo, en su lugar poseía un botón para cerrar el objetivo al diafragma de trabajo y previsualizar la profundidad de campo.

El alojamiento de la batería se desplazó a la pletina inferior.

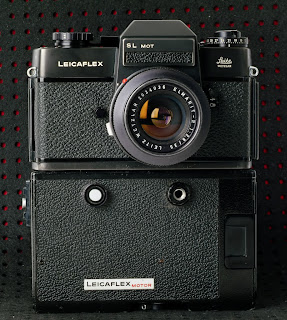

LEICAFLEX SL MOT:

Dentro de la producción de la Leicaflex SL se produjeron 1080 ejemplares denominados MOT y adaptados al uso con motor que se acoplaba a la pletina inferior. Eran todas ellas negras y carecían de autodisparador.



LEICAFLEX SL2:

En 1974 apareció la última versión de la Leicaflex: la SL2. Era de apariencia similar a la SL pero con muchas caraterística novedosas:

-Incorporaba el enfoque por imagen partida en un círculo de 3mm en el centro de la pantalla de enfoque.

-La gama de sensibilidades del fotómetro se incrementó en 4 puntos.

-En el visor, además de la velocidad, era visible la abertura de diafragma seleccionada y el aspecto de las agujas del fotómetro era distinto y de mayor precisión.

-Poseía conexión para flash en la zapata portaaccesorios (Hot Shoe).

-Incluía un iluminador del visor accionado mediante un botón en el lateral del pentaprisma y operado por una batería adicional situada en el frontal inferior de la cámara y que servía también como repuesto de la batería del fotómetro.

-Añadía un segundo botón para abrir la tapa posterior junto a la manivela de rebobinado.

-Se fabricaron tanto en negro como en cromo.



LEICAFLEX SL2 MOT:

Dentro de la producción de la Leicaflex SL2 se produjeron 1020 ejemplares denominados MOT y adaptados al uso con motor que se acoplaba a la pletina inferior. Eran todas ellas negras y carecían de autodisparador.



La saga de las Leica réflex continuó con las Leica R qe no se incluyen en este artículo porque no las considero estrictamente cámaras clásicas.

TABLA DE MODELOS LEICAFLEX

Modelo	Periodo	Nos de Serie	Total producción
Leicaflex Mk I	1964-1968	1080001-1174700	37500
Leicaflex Mk II
Leicaflex SL	1968-1974	1173001-1375000	72075
Leicaflex SL 2	1974-1976	1385001-1446000	25575

Leicaflex: Prototipo con visores intercambiables y motor

Leicaflex: Prototipo con fotómetro de selenio equipada con el raro prototipo del Elmar 50mm f:2.8



Leicaflex: Prototipo con visores intercambiables

Leicaflex Marck I

Leicaflex Marck I

Leicaflex Marck II

Leicaflex Marck II

Leicaflex SL chrome

Leicaflex SL black

Esquema de la Leicaflex SL2

Leicaflex SL2 chrome

Leicaflex SL2 black




Leicaflex SL2 50 jahre

LOS OBJETIVOS:

Como era de esperar los objetivos que Leitz fabricó para sus cámaras réflex eran de alta clidad y avanzadas prestaciones. Sólo tuvo que recurrir a fabricantes exteriores para el objetivo de descentramiento PA Curtagon-R 35mm f4 de la casa Schneider y el   Zoom 45-90mm f2.8 de la casa Angenieux.

Los objetivos Leitz R se pressentaban en dos monturas diferentes: una con una leva para la Leicaflex original y otra con dos levas para las SL y SL2. Hay que hacer notar que los objetivos de una y dos levas de las Leicaflex se pueden usar en las posteriores Leica R y de igual manera los objetivos diseñados para las Leica R con tres levas también se pueden usar en las Leicaflex

A continuación se incluyen los esquemas ópticos de los objetivos Leitz R contemporáneos de las cámaras Leicaflex. Al final figura una tabla con las principales características de estos objetivos.

Elmarit-R 16mm f2.8 fisheye

Super Angulon 21mm f3.4

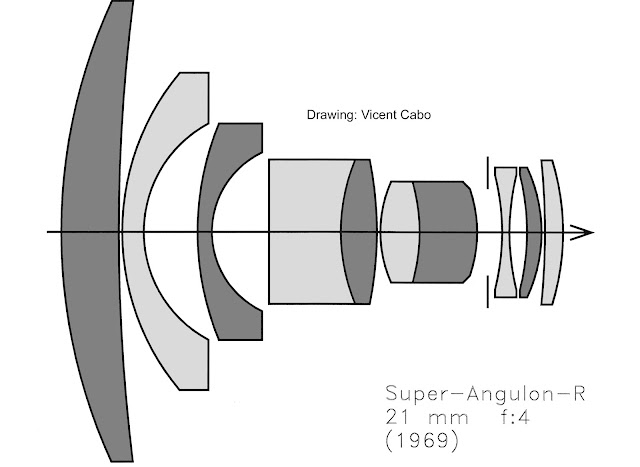

Super Angulon 21mm f4

Elmarit-R 24mm f2.8

Elmarit-R 28mm f2.8

Summicron-R 35mm f2

Elmarit-R 35mm f2.8

PA Curtagon-R 35mm f4

Summilux-R 50mm f1.4

Summicron-R 50mm f2

Macro Elmarit-R 60mm f2.8

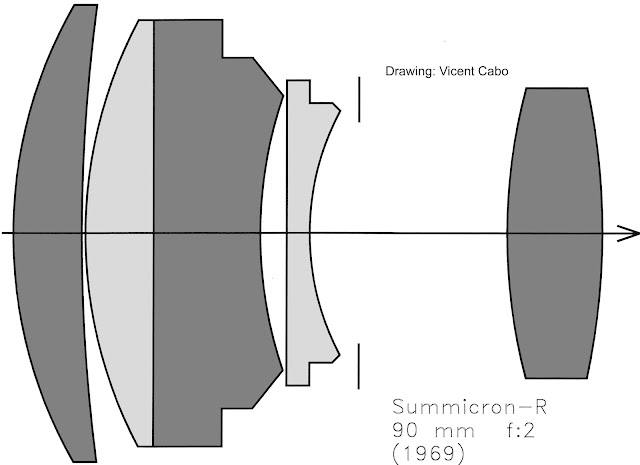

Summicron-R 90mm f2

Elmarit-R 90mm f2.8

Macro Elmar-R 100mm f4



Elmarit-R 135mm f2.8 (1ª Versión)

Elmarit-R 135mm f2.8 (2ª Versión)

Elmarit-R 180mm f2.8

Telyt-R 250mm f4

Telyt-R 400mm 560mm f6.8

Telyt-S 800mm f6.3

Angenieux Zoom 45-90mm f2.8

Vario Elmar-R 80-200mm f4.5

OBJETIVOS LEITZ-LEICA PARA CÁMARAS RÉFLEX DE FORMATO 24x36 EN MONTURA: BAYONETA LEICAFLEX DE 1 Y 2 LEVAS.

1.-Distancia focal          2.-Apertura relativa                    3.-nº de elementos/nº de grupos

4.-Ángulo abarcado en la diagonal del formato                 5.-Periodo de fabricación

	OBJETIVO	1	2	3	4	5
1	FISHEYE-ELMARIT-R 16/2.8	16 mm	f:2.8	11/8	180	1974-
2	SUPER-ANGULON 21/3.4	21 mm	f:3.4	8/4	92	1964-1968
3	SUPER-ANGULON 21/4	21 mm	f:4	10/7	92	1969-
4	ELMARIT-R 24/2.8	24 mm	f:2.8	9/7	84	1974-
5	ELMARIT-R 28/2.8	28 mm	f:2.8	8/8	76	1970-
6	SUMMICRON-R 35/2	35 mm	f:2	9/7	64	1972-
7	ELMARIT-R 35/2.8	35 mm	f:2.8	7/5	64	1964-
8	PA-CURTAGON 35/4	35 mm	f:4	7/6	64-78	1969-
9	SUMMILUX 50/1.4	50 mm	f:1.4	7/6	45	1969-
10	SUMMICRON-R 50/2	50 mm	f:2	6/5	45	1964-
11	MACRO-ELMARIT 60/2.8	60 mm	f:2.8	6/5	39	1972-
12	SUMMICRON-R 90/2	90 mm	f:2	5/4	27	1969-
13	ELMARIT-R 90/2.8	90 mm	f:2.8	5/4	27	1964-
14	MACRO-ELMAR-R 100/4	100 mm	f:4	4/3	25	1968-
15	ELMARIT-R 135/2.8 (1ª Versión)	135 mm	f:2.8	5/4	18	1964-1968
16	ELMARIT-R 135/2.8 (2ª Versión)	135 mm	f:2.8	5/4	18	1968-
17	ELMARIT-R 180/2.8	180 mm	f:2.8	5/4	14	1968-
18	TELYT-R 250/4	250 mm	f:4	6/5	10	1970-
19	TELYT-R 400/6.8	400 mm	f:6.8	2/1	6	1971-
20	TELYT-R 560/6.8	560 mm	f:6.8	2/1	4.4	1972-
21	TELYT-R800/6.3	800 mm	f:6.3	3/1	3	1973-
22	ANGENIEUX ZOOM 45-90/2.8	45-90 mm	f:2.8	15/12	50-27	1969-
23	VARIO ELMAR-R 80-200/4.5	80-200 mm	F:4.5	14/10	30-12	1974-
